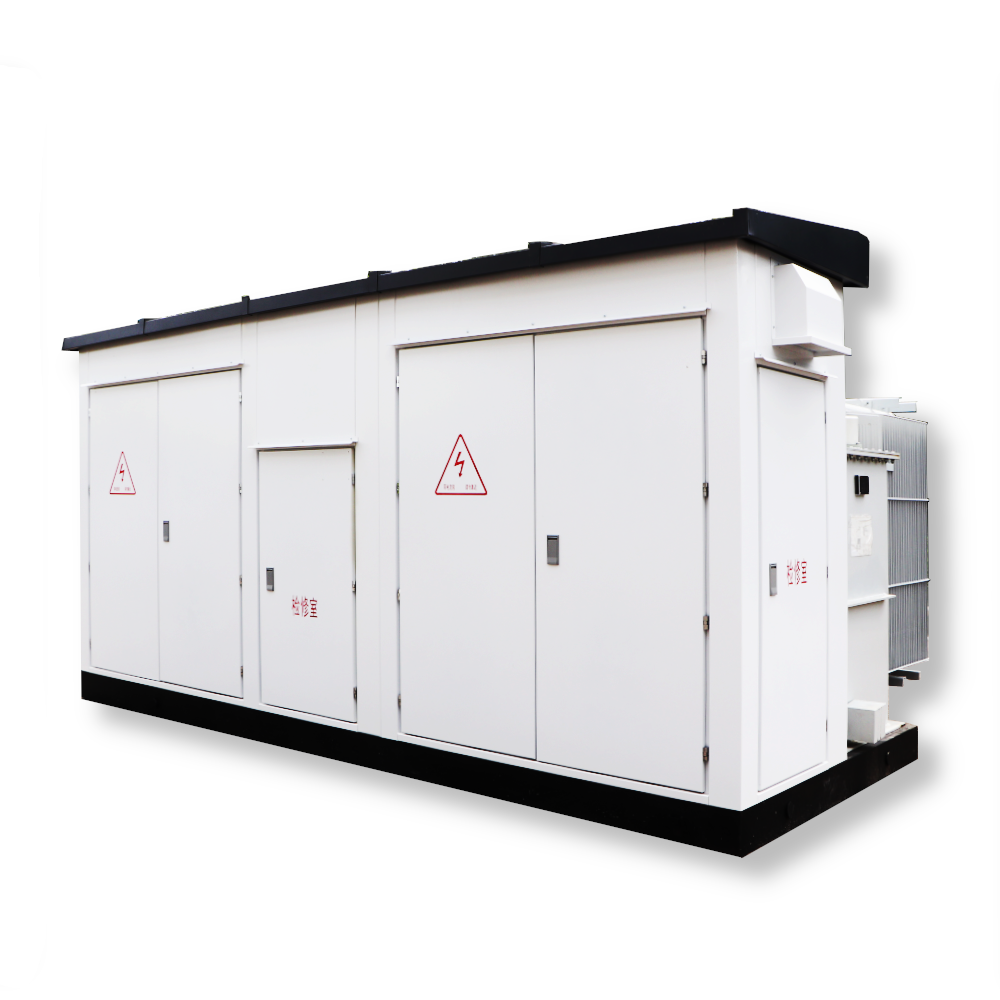

40.5Kv箱式变电站



概述

本40.5Kv预装式箱式变电站为一体化户外成套配电设备，集成高压开关柜、配电变压器、低压配电及无功补偿装置，整体全封闭模块化布局。设备结构紧凑、安装运维简便、绝缘性能优良，防护等级高，具备完善电气保护与防凝露、抗风沙性能。广泛适用于工矿企业、煤矿油田、新能源等高压配电场景，满足现场长期安全稳定运行要求。

执行标准

• GB/T17467-2020《高压/低压预装式变电站》；
• GB7251.1-2013  《低压成套开关设备和控制设备 第1部分:总则》；
• GB7251.201-2020《低压成套开关设备和控制设备 第201部分:预装式变电站内低压成套设备》；
• GB/T1094.1~11    《电力变压器 通用技术要求》；
• DL/T537-2023《预装式变电站选用导则 》；
• DL/T1476-2015《户外箱式变电站技术条件 》；
• DL/T637系列  《户外箱式变电站技术条件 》；
• DL/T1229-2013《配电设备环境技术条件（风沙、低温、高海拔地区）》；
• IEC62271-202    高压/低压预装式变电站。

主要技术参数

额定电压：高压侧40.5Kv，低压侧0.4Kv；

额定频率：50Hz；

绝缘水平：工频耐压95Kv/1min,雷电冲击耐压200Kv（峰值)；

额定电流：高压开关回路 630A、1250A；

短时耐受电流/峰值耐受电流：20KA/2s、25KA/2s  /  50KA、63KA；

变压器参数：油浸/干式，1000KVA~7500KVA，阻抗电压6%，连接组别Dyn11；

防护等级：户外箱体IP44~IP54；

结构形式：预装式模块化结构，高压室、变压器室、低压室三隔间独立布置，全封闭户外型。

接地要求：箱体、设备可靠接地，接地电阻≤0.5Ω。
